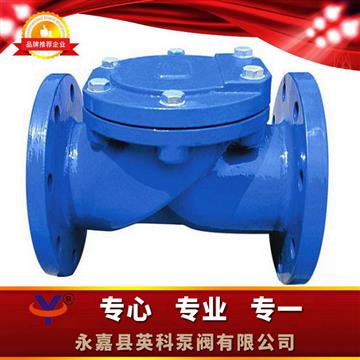

一、H44X（SFCV）橡膠瓣止回閥產品概述：

橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

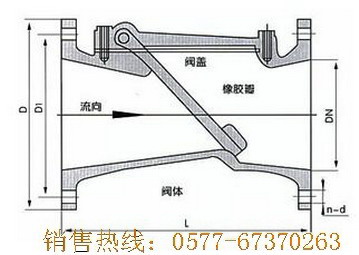

二、H44X（SFCV）橡膠瓣止回閥結構圖：

三、H44X（SFCV）橡膠瓣止回閥主要技術參數：

公稱壓力：1.0～1.6MPa

公稱通經：50～600mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準：GB/T 13927 AP 1598

四、H44X（SFCV）橡膠瓣止回閥主要零部件材料：

零件名稱	閥體	閥蓋	閥瓣
材料	鑄鐵	鑄鐵	鋼材+強化尼龍布

五、H44X（SFCV）橡膠瓣止回閥主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	203	216	241	292	356	495	622	698	787	914	978	978	1295

六、H44X（SFCV）橡膠瓣止回閥訂貨說明：



1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
