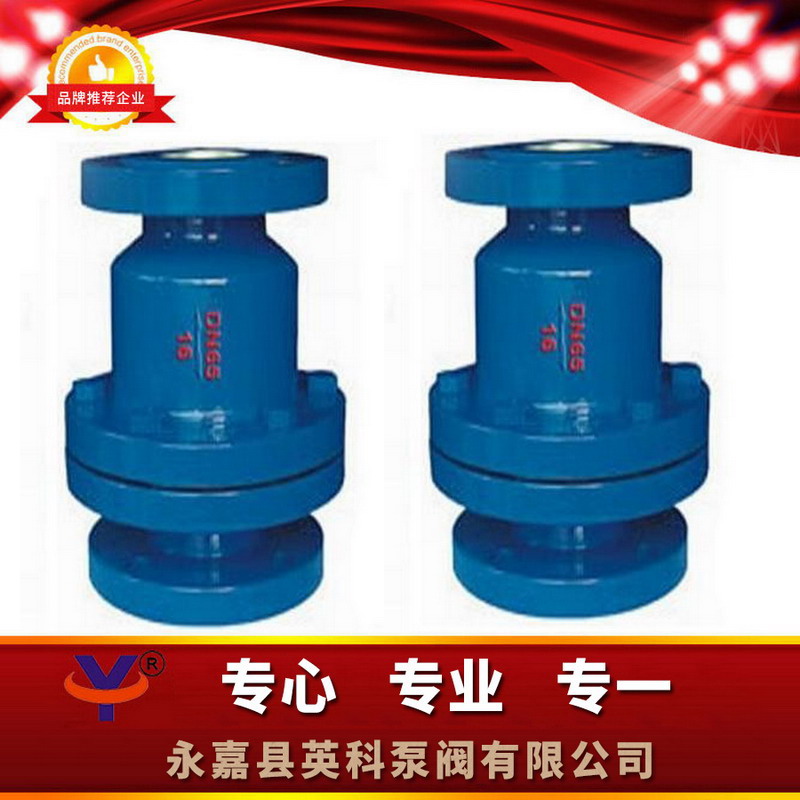

產品展示HC41X節能消聲止回閥
- 型 號：
- 類 別：HC41X節能消聲止回閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：3689
無
點擊放大一、HC41X節能消聲止回閥結構及用途：
1、閥體內腔采用流線型設計，流量按100%設計，減少急彎、拐角、尖凸，從而減少流體的阻力。
2、閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。
3、閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生。
4、閥使用彈簧加速閥瓣關閉速度、降低水錘產生。
5、閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲
6、本產品可以垂直、水平、傾斜以及任何角度安裝。 7、本產品結構緊湊、零件少、體積少、重量輕、外型美觀。
8、內外表面均噴涂環保涂層，確保產品的防腐蝕及安全性。

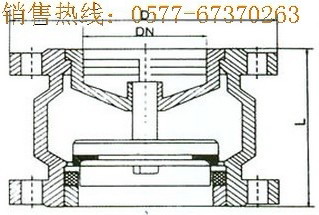

二、HC41X節能消聲止回閥結構圖：
三、HC41X節能消聲止回閥主要技術參數：
|
型號 |
公稱壓力 |
試驗壓力PS(MPa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
潔凈水 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
四、HC41X節能消聲止回閥主要外形尺寸：
|
型號 |
H41X H41H-P H41H-T |
|||||||||||||
|
DN(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
362 |
380 |
450 |
545 |
580 |
五、HC41X節能消聲止回閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
HC41X節能消聲止回閥適用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。
