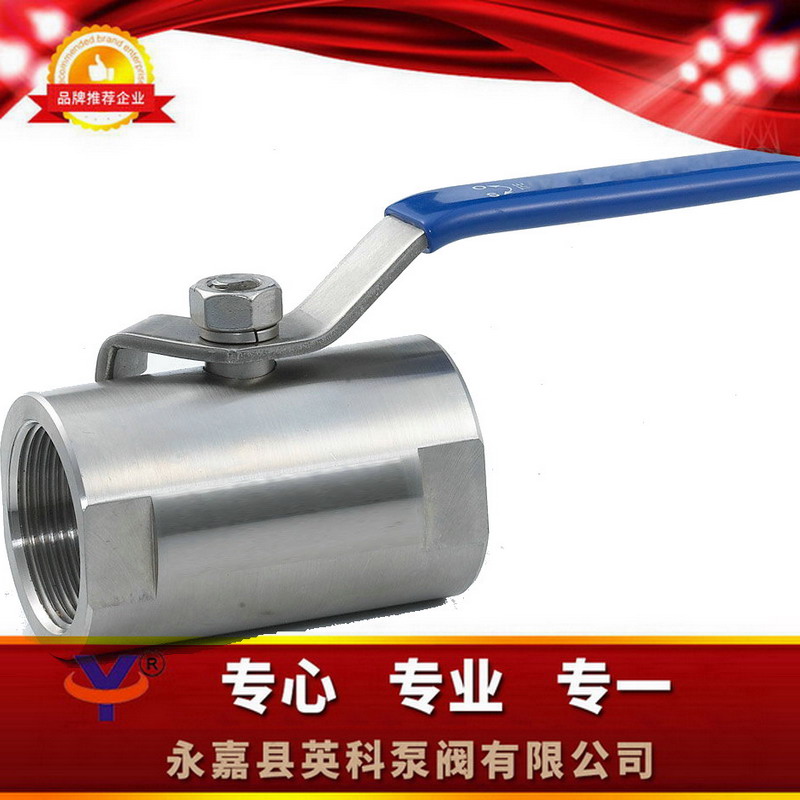

點擊放大一、Q11F內螺紋球閥產品特點：
內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。

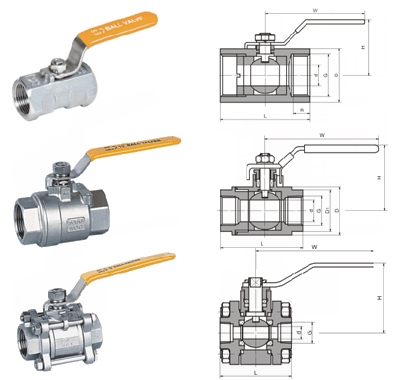

三、Q11F內螺紋球閥技術圖片：
四、Q11F內螺紋球閥主要零件材料：
|
序號NO. |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
6 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
7 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
9 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
10 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄套 |
塑料 |
塑料 |
五、Q11F內螺紋球閥試驗標準：
| 公稱壓力 | 最高使用壓力 | 試驗壓力（水壓） | ||
| 1.6MPA | 120℃以下水、油、瓦斯 | 飽和蒸汽 | 閥體 | 閥座 |
| 1.76MPA | 0.6MPA | 9.5MPA | 7MPA | |
六、Q11F內螺紋球閥外型與連接尺寸：
| Q11F-16P一片式 | ||||||||
| INCH | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
| DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| L | 39 | 44 | 56.5 | 58 | 71 | 78 | 83 | 100 |
| H | 32.05 | 34.5 | 43.5 | 47 | 55 | 60.5 | 74.5 | 80.5 |
| D | 5 | 7 | 9.2 | 12.5 | 16 | 20 | 24.5 | 32 |
| A | 70 | 70 | 90 | 90 | 110 | 110 | 140 | 140 |
| Q11F-16P二片式 | ||||||||
| INCH | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | ||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | ||
| L | 55 | 66 | 77 | 87 | 98.5 | 115 | ||
| H | 47 | 55 | 60.5 | 63.5 | 78 | 87 | ||
| D | 15 | 20 | 25 | 32 | 40 | 50 | ||
| A | 102 | 125 | 143 | 143 | 178 | 178 | ||
| Q11F-16P三片式 | |||||||||||
| INCH | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
| DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 39 | 44 | 56.5 | 58 | 71 | 78 | 83 | 100 | 162 | 182 | 230 |
| H | 32.05 | 34.5 | 43.5 | 47 | 55 | 60.5 | 74.5 | 80.5 | 128 | 137 | 173 |
| D | 5 | 7 | 9.2 | 12.5 | 16 | 20 | 24.5 | 32 | 65 | 80 | 100 |
| A | 70 | 70 | 90 | 90 | 110 | 110 | 140 | 140 | 247 | 247 | 295 |
七、Q11F內螺紋球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q11F內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
