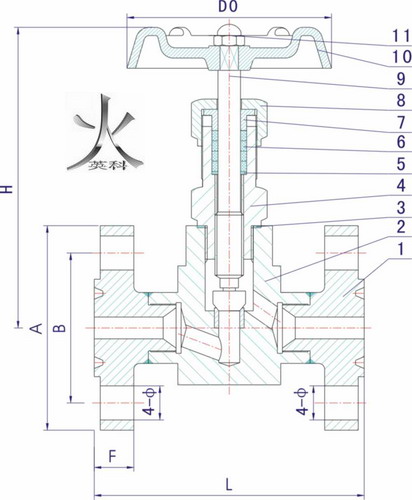

一、J43W法蘭截止閥技術圖片：



二、英科牌J43W法蘭截止閥試驗標準： (單位Unit：MPa)

試驗項目TESTITEM	壓力值PRESSURE VALVE
公稱壓力Nominal Pressure	2.5
殼體試驗Shell Test	3.7
密封試驗Test	2.75
氣壓試驗Air Pressure Test	0.9
適用溫度Suitable Temperatue	≤180℃
適用介質Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods



三、英科牌J43W法蘭截止閥型號與零部件材質：

序號 NO.	零件名稱 Part name	材質 Material
1	法蘭 Flang	20# A105 SS304 SS304L SS316 SS316L
2	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
3	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
4	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
11	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

四、英科牌J43W法蘭截止閥外型與連接尺寸：



ITEM NO.	公稱通徑 DN Nominal bore	A	B	C	F	N-ø	L	H	D0
J43W/H	DN10	90	60	41	14	4-ø14	130	90	60
J43W/H	DN15	95	65	46	14	4-ø14	132	90	60
J43W/H	DN20	105	75	56	16	4-ø14	150	105	80
J43W/H	DN25	115	85	65	16	4-ø14	150	120	100

五、J43W法蘭截止閥訂貨說明：

 歡迎您訪問我們的網站【http://www.jyfepot.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263



1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請在訂購產品時注明。

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



J43W法蘭截止閥適用工作溫度:-29℃～+538℃，適用介質: 水,油,氣等腐蝕性與非腐蝕性介質，閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999
