產品展示JJM8壓力表針型閥
- 型 號：
- 類 別：JJM8壓力表針型閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：5378
無

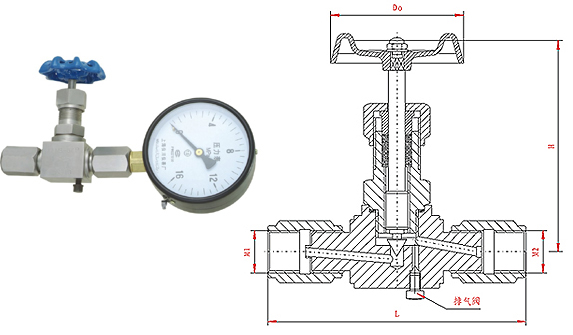

點擊放大一、JJM8壓力表針型閥技術圖片：
二、JJM8壓力表針型閥主要零件材料：
|
零件名稱 |
閥體、 |
閥桿、 |
填料 |
墊片 |
手輪 |
|
JJM8-160P-DN5 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀、 |
橡膠石棉板 |
優質碳鋼 |
三、JJM8壓力表針型閥主要性能規范：
|
型號 |
公稱壓力(MPa) |
試驗壓力PS(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
|
殼體(MPa) |
密封(液) |
密封(氣) |
||||
|
JJM8-160p-DN5 |
16 |
24 |
17.6 |
0.6 |
16 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
四、JJM8壓力表針型閥主要外型及連接尺寸：
|
型號 |
公稱直徑DN(mm) |
尺 寸 |
重量 |
||||||
|
T |
|
L |
L1 |
Do |
H |
H1 |
M1 |
M2 |
|
|
JJM8-160 |
5 |
116 |
85 |
65 |
116 |
128 |
M20×1.5左 |
M20×1.5右 |
1 |
五、JJM8壓力表針型閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
JJM8壓力表針型閥訂貨說明： 1.產品名稱；2.產品型號；3.產品壓力；4.產品材質；5.產品溫度；6.使用介質；
