產品展示Q41M不銹鋼高溫球閥
- 型 號：
- 類 別：Q41M不銹鋼高溫球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：3505
無
點擊放大一、Q41M不銹鋼高溫球閥概述：
本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“英絡克”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃
二、Q41M不銹鋼高溫球閥性能參數:
|
型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓 |
適用溫度 |
適用介質 |
|
Q41M/F-16P |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
|
Q41M/F-16P |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
三、Q41M不銹鋼高溫球閥零部件材料：
|
序號 |
零部件名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼 |
|
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
|
3 |
球 |
不銹鋼 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
|
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
|
7 |
手柄 |
碳鋼 |

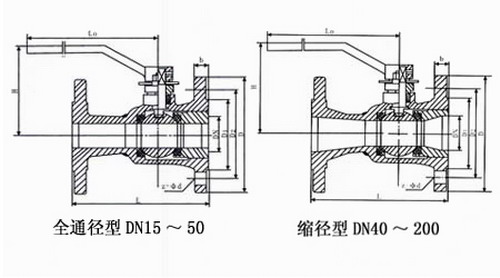

四、Q41M不銹鋼高溫球閥連接尺寸：
|
型號 |
公稱通徑 |
尺寸mm |
|||||||
|
L |
D |
D1 |
D2 |
b-d |
Z-Φd |
H |
D0 |
||
|
Q41M/F-16P |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
105, , |
150 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
110 |
150 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
120 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-18 |
145 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-18 |
155 |
250 |
|
|
50 |
230 |
160 |
125 |
100 |
18-3 |
4-18 |
175 |
300 |
|
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
300 |
|
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
225 |
320 |
|
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
255 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
20-3 |
8-18 |
285 |
400 |
|
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
295 |
400 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
330 |
450 |
|
|
Q41M/F-25P |
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
155 |
250 |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
175 |
300 |
|
|
65 |
290 |
180 |
145 |
120 |
22-3 |
8-18 |
195 |
300 |
|
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-18 |
225 |
320 |
|
|
100 |
350 |
230 |
190 |
160 |
24-3 |
8-23 |
255 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
28-3 |
8-25 |
285 |
400 |
|
|
150 |
480 |
300 |
250 |
218 |
30-3 |
8-25 |
295 |
400 |
|
|
200 |
600 |
360 |
310 |
278 |
34-3 |
12-25 |
330 |
450 |
|
五、Q41M不銹鋼高溫球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、氣動、電動）⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q41M不銹鋼高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“英絡克”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃
