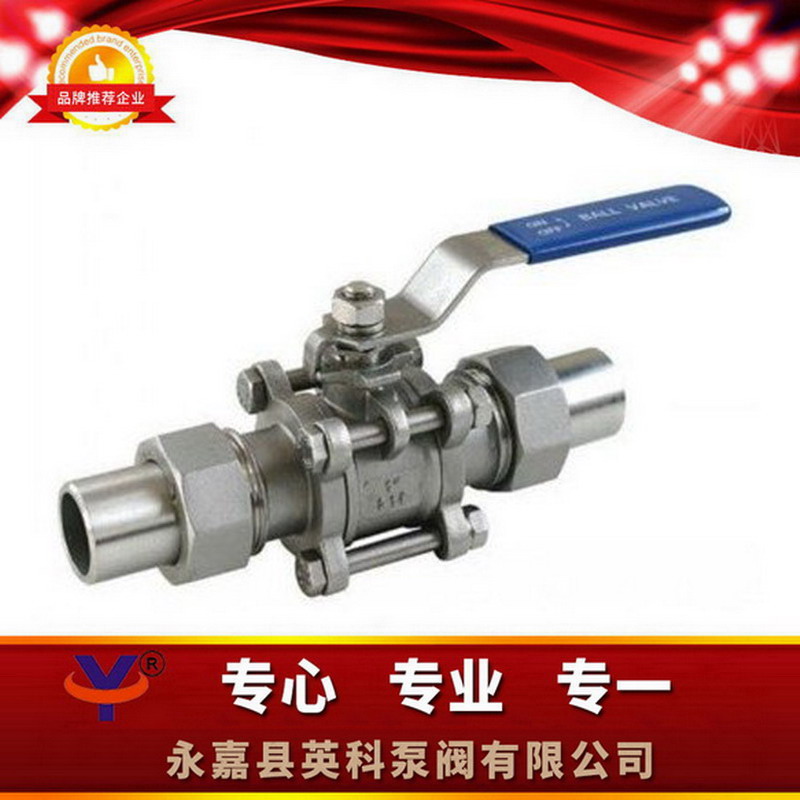

產品展示Q61F三片式活接對焊球閥
- 型 號：
- 類 別：Q61F三片式活接對焊球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：5751
無
點擊放大一、Q61F三片式活接對焊球閥產品概述：
1.公稱壓力(MPa)1.6-6.4
2.適用溫度℃-20℃-232℃-350℃
3.適用介質水、油、氣體及某些腐蝕性液體（W.O.G)
二、Q61F三片式活接對焊球閥主要材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
螺栓 |
不銹鋼SS304 |
|
2 |
彈簧墊圈 |
不銹鋼SS304 |
|
3 |
螺母 |
不銹鋼SS304 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8M |
|
5 |
螺母 |
不銹鋼CF8 |
|
6 |
套管 |
不銹鋼CF8 |
|
7 |
墊圈 |
聚四氟乙烯PTFE |
|
8 |
閥體 |
不銹鋼CF8/CF8M |
|
9 |
球 |
不銹鋼CF8 |
|
10 |
閥座 |
聚四氟乙烯PTFE |
|
11 |
閥桿 |
不銹鋼SS316 |
|
12 |
填料 |
聚四氟乙烯PTFE |
|
13 |
壓緊螺母 |
不銹鋼SS304 |
|
14 |
手柄 |
不銹鋼SS304 |
|
15 |
彈簧墊圈 |
不銹鋼SS304 |
|
16 |
螺母 |
不銹鋼SS304 |
|
17 |
鎖片 |
不銹鋼SS304 |
|
18 |
手柄套 |
塑料 |
三、Q61F三片式活接對焊球閥主要尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
四、Q61F三片式活接對焊球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q61F型三片式活接對焊球閥 1.公稱壓力(MPa)1.6-6.4 2.適用溫度℃-20℃-232℃-350℃ 3.適用介質水、油、氣體及某些腐蝕性液體（W.O.G)
