一、PZ41H/X排渣閘閥概述：

排渣閘閥適用于火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物（渣水比16）.



二、PZ41H/X排渣閘閥簡介：

產品名稱 : 排渣閘閥
型號： PZ41H/X
口徑： 50～500mm
壓力： 1.6MPa～6.4MPa
材質： 鑄鋼、不銹鋼

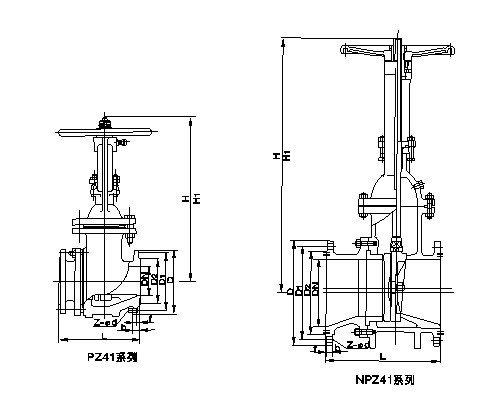

三、PZ41H/X排渣閘閥結構圖片：

五、PZ41H/X排渣閘閥安裝尺寸及重量：

●設計與制造：GB12234　GB2595
●法蘭尺寸：GB9113　JB/T79
●壓力溫度：JB/T74　GB9131
●結構長度：GB/T12221
●對焊連接尺寸：---
●檢驗與試驗：JB/T9092　GB13927



四、PZ41H/X排渣閘閥設計與制造標準：




GB 1.6Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
GB 2.5Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
GB 4.0Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
GB 6.4Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750





六、PZ41H/X排渣閘閥訂貨說明：







1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

 歡迎您訪問我們的網站【http://www.jyfepot.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

PZ41H排渣閘閥適用于公稱壓力PN1.6～6.4Mpa，工作溫度在0～100℃的火力電站、水利排渣系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質。適用介質為：灰水混合物、渣水混合物（渣水比1：6，最大顆粒<50mm）。
