Y43H-16C活塞式蒸汽減壓閥產品

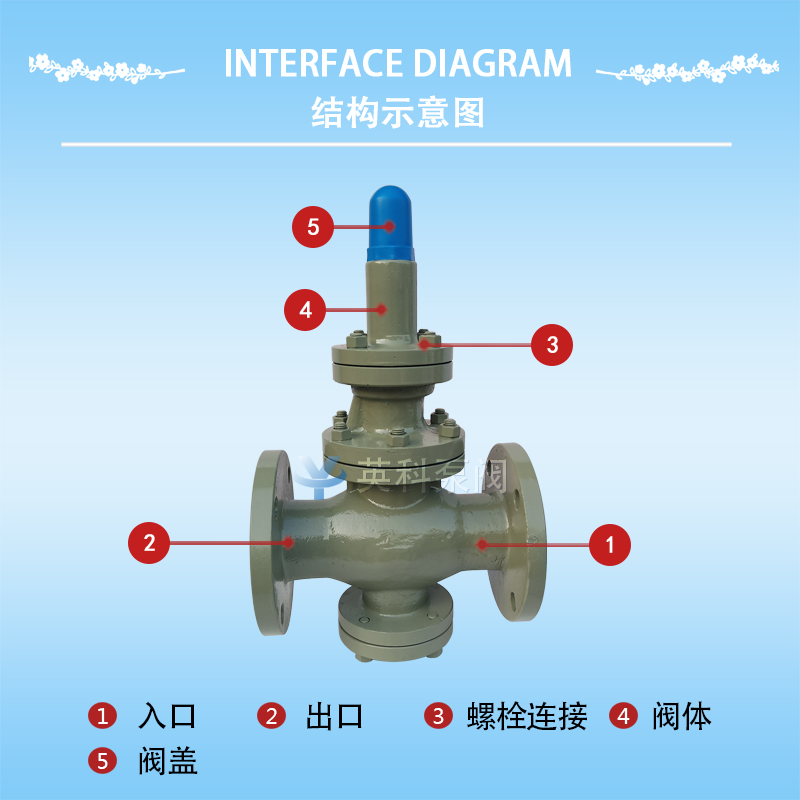

Y43H-16C活塞式蒸汽減壓閥工作原理及其結構
減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針方向轉動調節螺釘，壓縮調節彈簧，使膜片下移頂開付閥瓣介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后，同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧。付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時主閥瓣在主閥瓣彈簧力的推動下上移，使主閥瓣與主閥座的間隙減小，介質流量隨之減少，使閥后壓力隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣和主閥座間隙增大介質流量隨之增加，使閥后壓力隨之增高達到新的平衡。
安裝與使用
1、安裝減壓閥之前必須對管路系統進行沖洗清理，以防焊渣、氧化皮等臟物流入閥內，影響閥門正常工作。
2、減壓閥應安裝在便于操作和維修的地方，并且必須直立安裝在水平管路上(見安裝示意圖)，應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿裝反
3、減壓閥在安裝使用時，應先把旁通管路上的截止閥打開，排除管路中的冷凝水和汽水混合物，以防減壓閥開啟時產生水擊現象損壞減壓閥，當無異�，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力(以閥后表壓為準)，調整好后，將鎖
緊螺母背緊，擰上防護罩。

Y43H-16C活塞式蒸汽減壓閥
