產品展示上裝式偏心半球閥
- 型 號：
- 類 別：偏心半球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：1752
無

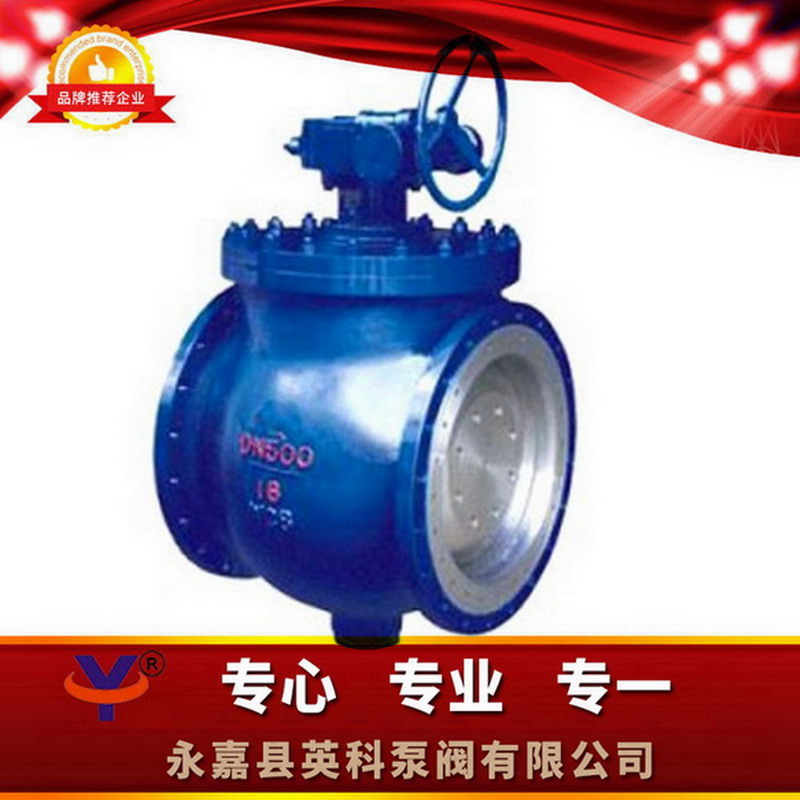

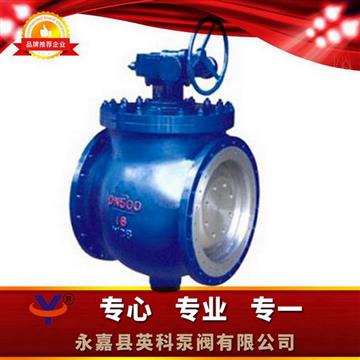

點擊放大上裝式偏心半球閥概述
偏心半球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
上裝式偏心半球閥性能參數
|
壓力等級
|
公稱壓力PN（MPa）
|
||||||||
|
0.25
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
||
|
殼體試驗壓力
|
0.38
|
0.9
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
|
密封試驗壓力
|
高壓液體密封試驗
|
0.28
|
0.66
|
1.1
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
|
低壓氣體密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
|
適用工況
|
適用介質
|
見“各行業適用范圍”
|
|||||||
|
適用溫度
|
≤425℃
|
||||||||
|
驅動方式
|
手動（3）、電動（9）、氣動（6）等
|
||||||||
|
公稱通徑
|
DN40～1000mm
|
||||||||
|
適用規范
|
設計制造
|
GB12237-89
|
|||||||
|
結構長度
|
GB12221-89
|
||||||||
|
法蘭尺寸
|
GB9113-2000、也可按用戶要求的API 6D-94
|
||||||||
|
檢驗試驗
|
JB/T9092-99、GB/T13927-92
|
||||||||
上裝式偏心半球閥外形尺寸
| 公稱壓力 | 公稱通徑 | 尺寸 | ||||||||
| L | D | K | d | b | f | Z-do | Hw | Hd | ||
| 法蘭標準GB/T9113.1-2000 | DN100 | 229 | 220 | 180 | 156 | 22 | 2 | 8-φ18 | 330 | 380 |
| DN125 | 254 | 250 | 210 | 184 | 22 | 2 | 8-φ18 | 345 | 405 | |
| DN150 | 267 | 285 | 240 | 211 | 24 | 2 | 8-φ22 | 370 | 440 | |
| DN200 | 292 | 340 | 295 | 266 | 24 | 2 | 8-φ22 | 405 | 470 | |
| DN250 | 330 | 395 | 350 | 319 | 26 | 2 | 12-φ22 | 480 | 540 | |
| DN300 | 356 | 445 | 400 | 370 | 26 | 2 | 12-φ22 | 520 | 580 | |
| DN350 | 430 | 505 | 460 | 429 | 26 | 2 | 16-φ22 | 570 | 630 | |
| DN400 | 530 | 565 | 515 | 480 | 26 | 2 | 16-φ26 | 630 | 710 | |
| DN450 | 580 | 615 | 565 | 530 | 28 | 2 | 20-φ26 | 690 | 770 | |
| 1.0MPA | DN500 | 630 | 670 | 620 | 582 | 28 | 2 | 20-φ26 | 740 | 820 |
上裝式偏心半球閥訂貨須知
1、①球閥產品名稱與型號②球閥的口徑③球閥是否帶附件以便我們的為您正確選型④球閥的使用壓力⑤球閥的使用介質、溫度。
2、若已經由設計單位選定紅閥公司的球閥型號，請按球閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供球閥設計圖紙和詳細參數，由我們的紅閥公司專家為您審核把關。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
上裝式偏心半球閥在石油、化工、冶金、電力、燃?xì)獾刃袠I(yè)是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。目前已暢銷在鋼鐵行業的煤粉噴吹，氧化鋁行業的礦漿、母液和氧化鋁粉輸送，電力行業的水力（或干）除灰，石化行業，燃?xì)庑袠I(yè)等場合。
